[ATmega128] 개발 환경 설정 (Microchip Studio)



1. Microchips Studio 설치

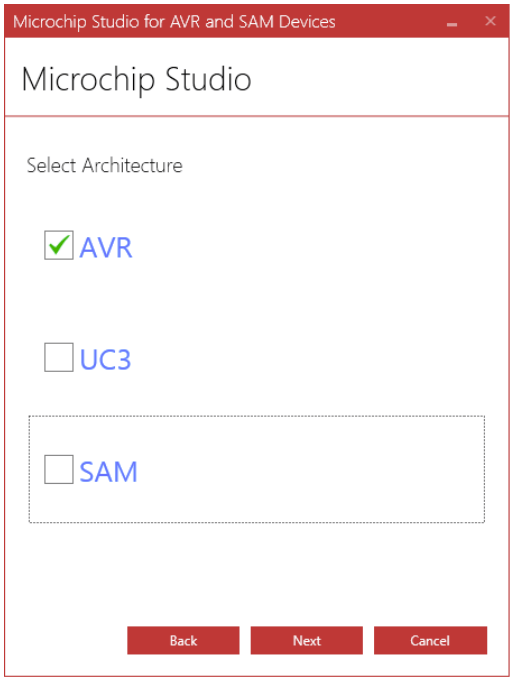

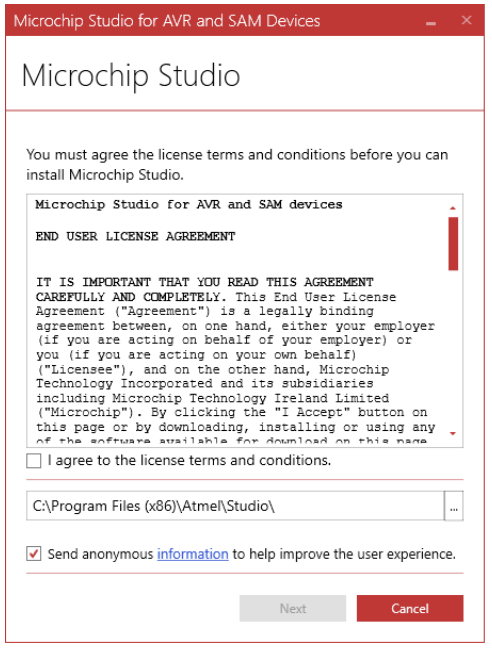

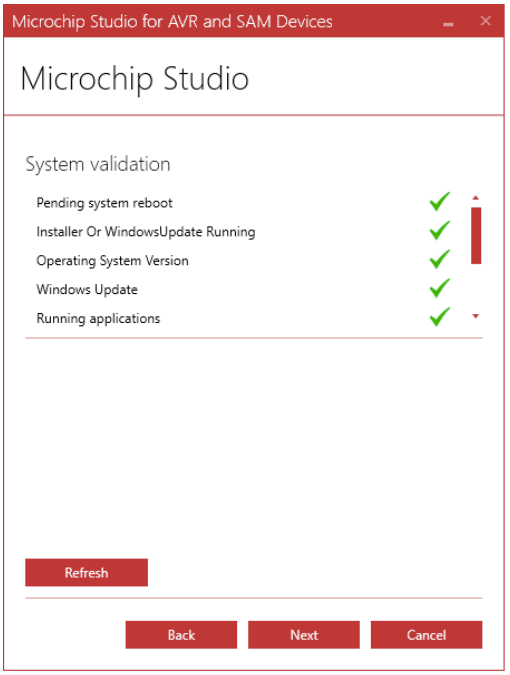

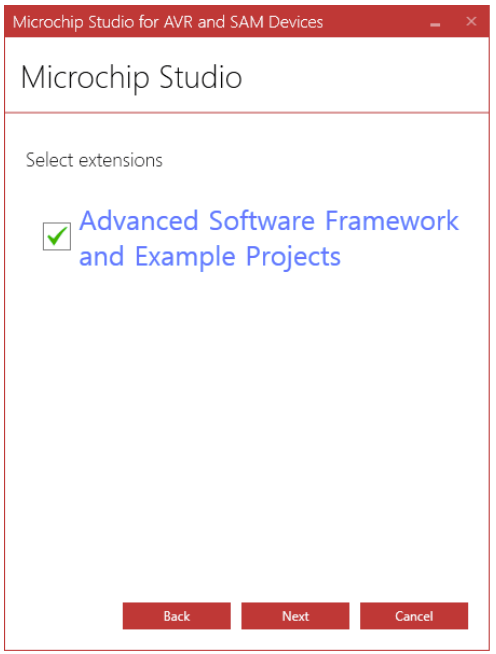

아트메가128 개발을 하기 위해선 IDE인 Microchip Studio 설치가 필요하다.

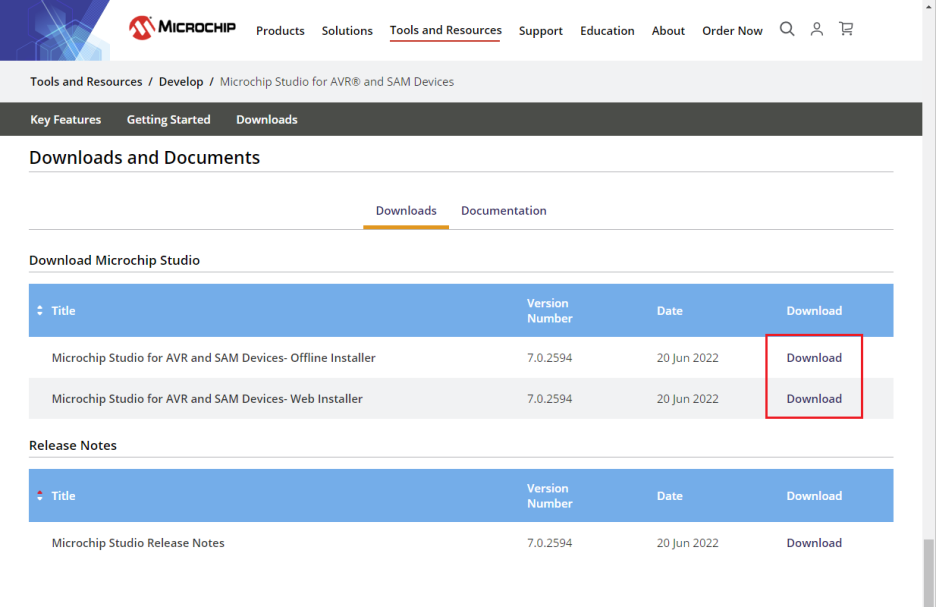

Microchip Studio for AVR® and SAM Devices | Microchip Technology





2. VCP 드라이버 설치

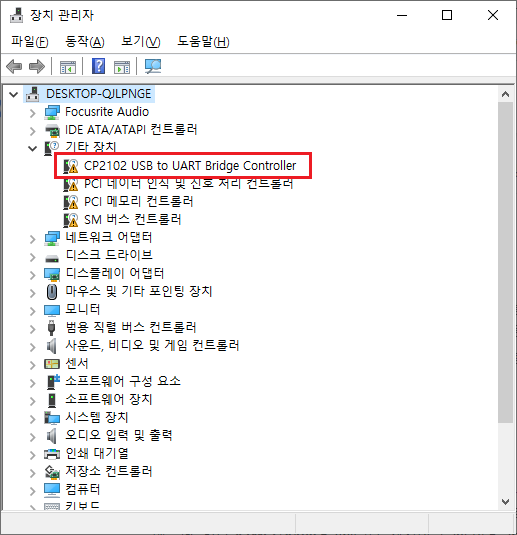

장치관리자에서 위와 같이 드라이버가 잡히지 않는다면 설치를 진행한다.

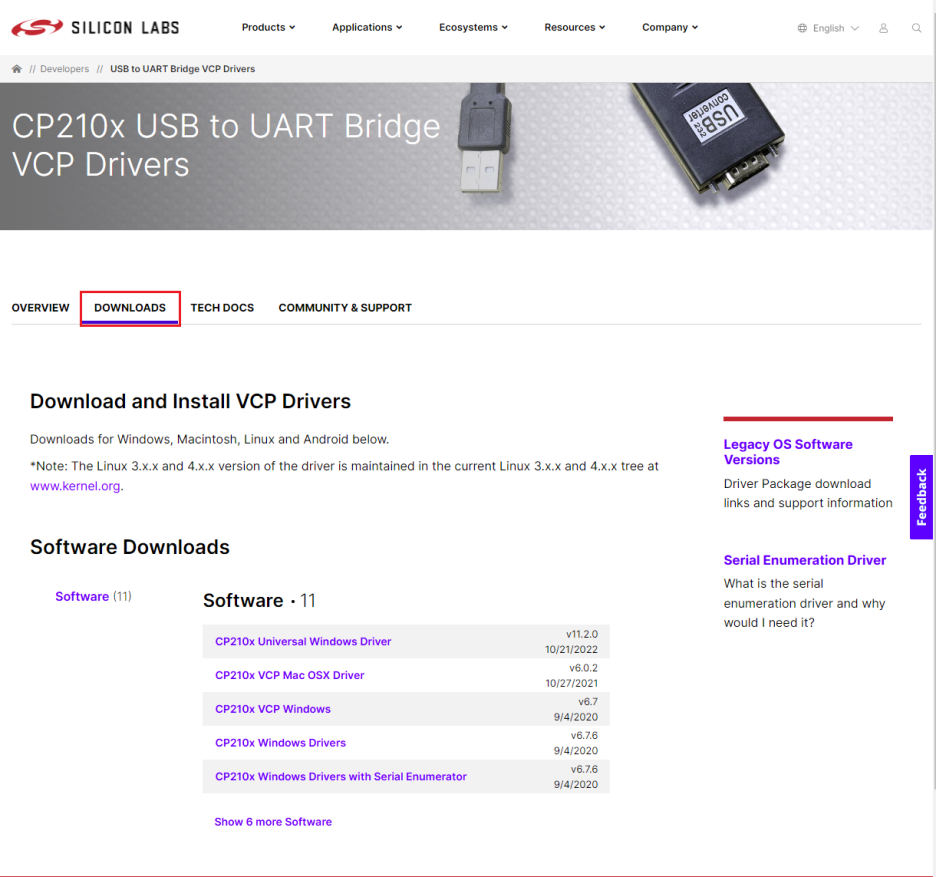

CP210x USB to UART Bridge VCP Drivers - Silicon Labs (silabs.com)





CP210x USB to UART Bridge VCP Drivers - Silicon Labs



운영체제에 맞는 드라이버를 설치한다.

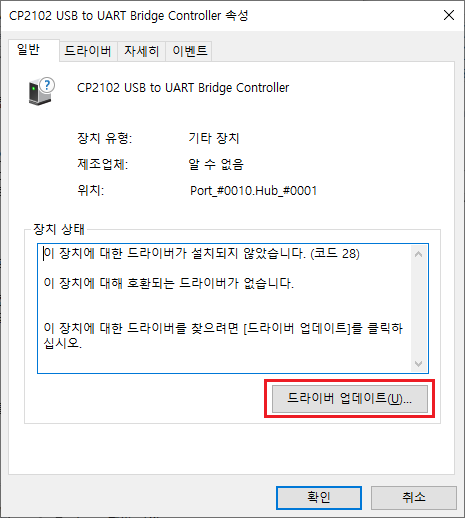

드라이버 업데이트를 클릭한다.

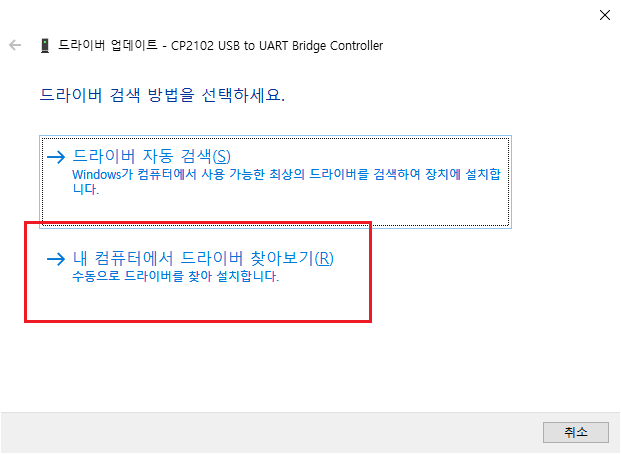

드라이버 찾기를 선택 후 설치한 드라이버의 경로를 선택하고 다음을 클릭한다.





드라이버 설치가 완료되면 위와 같이 포트에서 확인 가능하다.

3. 프로젝트 생성 및 디바이스 설정

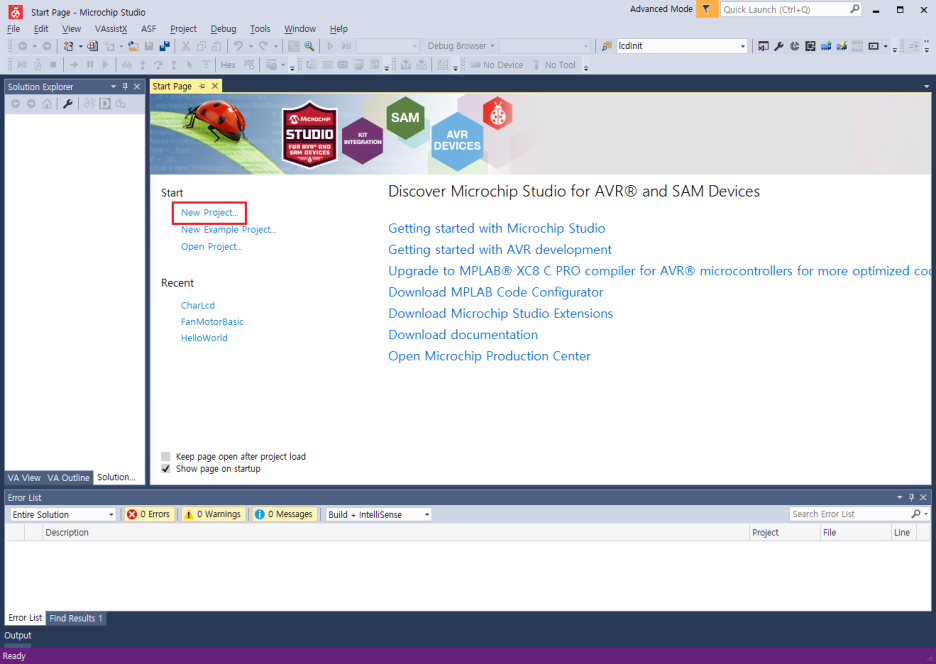

Microchip Studio 실행 후 New Project를 클릭한다.

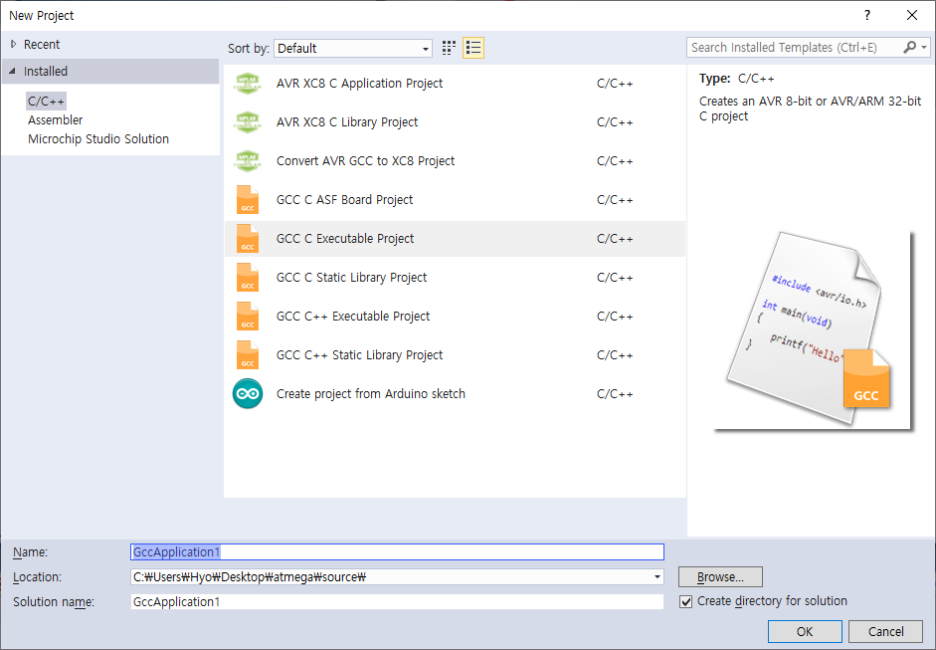

[C/C++ > GCC C Executable Project ] 를 선택한 후 프로젝트 이름 및 경로를 설정하여 OK 버튼을 클릭한다.

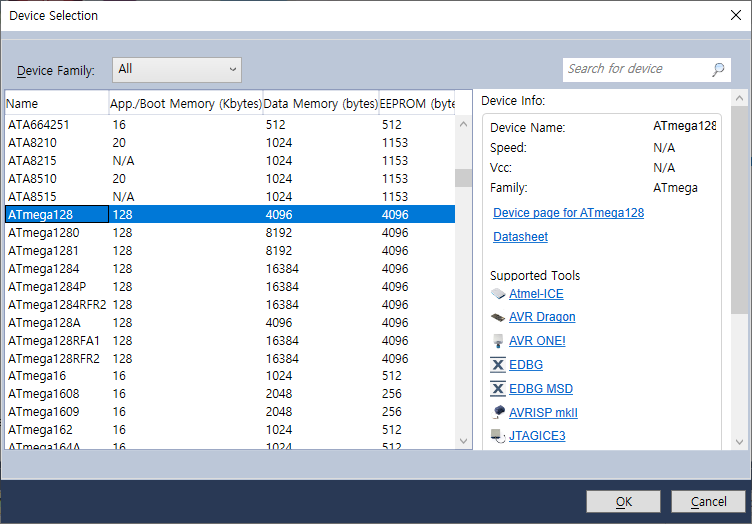

사용할 디바이스 (ATmega128)을 선택한다.





프로젝트 생성이 완료되면 사용할 장치를 추가한다.

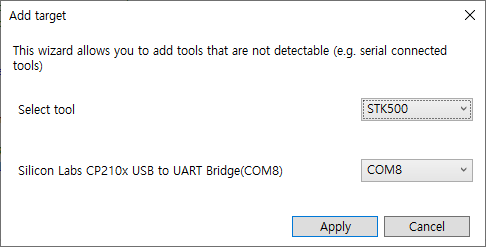

툴과 연결된 USB Port를 선택하고 Apply를 클릭한다.

4. 빌드 및 프로그램 다운로드



코드 구현 후 Build를 실행한다. (단축키 F7)

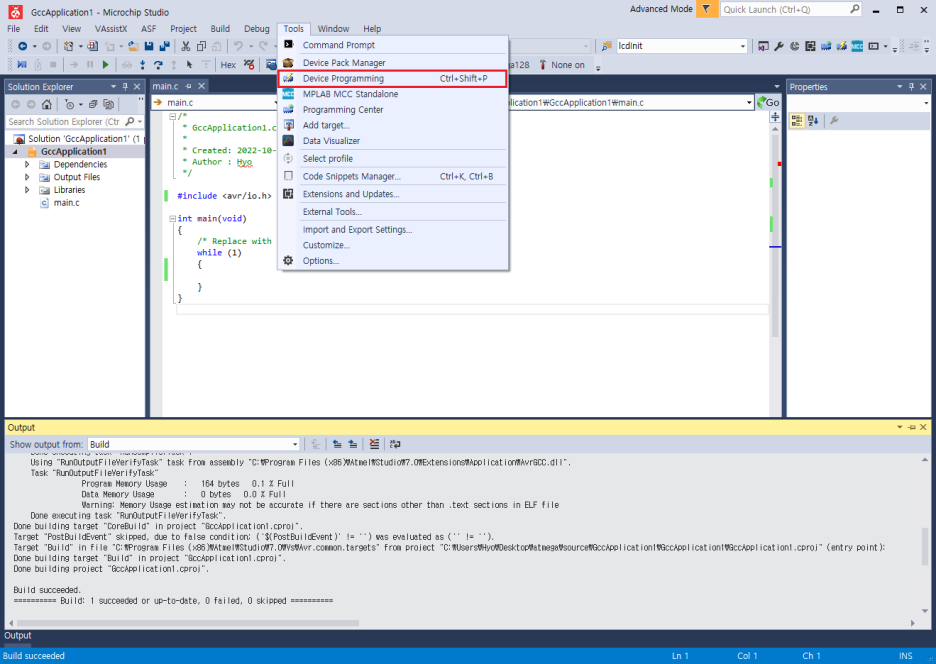

빌드가 성공적으로 끝나면 [ Tools > Device Programming ]를 선택하여 ATmega128에 프로그램 다운로드를 진행한다. (단축키 ctrl + shift + p)

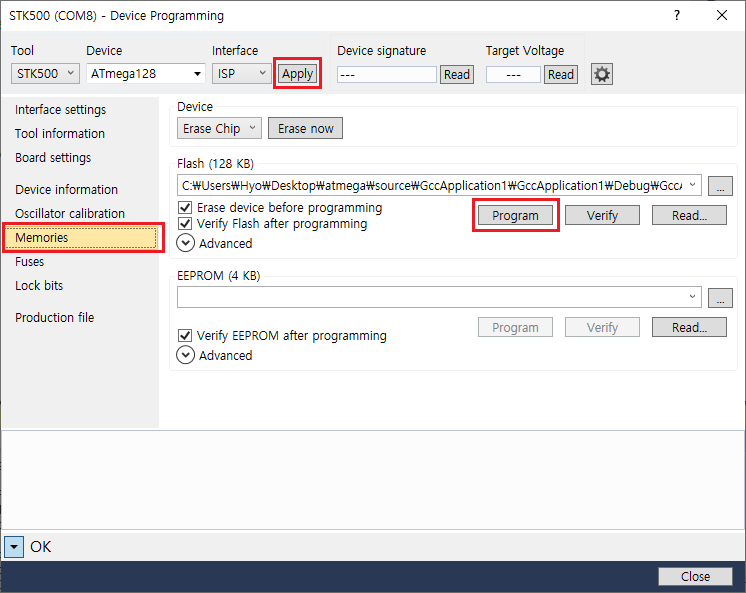

다운로드 창이 뜨면 [ Apply > Memories > Program ] 을 순서대로 눌러 ATmega128에 프로그램을 다운로드한다.

5. 프로그램 중지 (메모리 지우기)

ATmega128에서 동작하고 있는 프로그램을 중단하고 싶으면 Device Programming에서 [ Apply > Memories > Erase now ] 를 통해 현재 동작하고 있는 펌웨어를 지워준다.



위 과정들을 모두 진행하면 이후부턴 프로젝트를 생성해서 관리만 해주시면 됩니다.
